ARDUINO Y SENSORES

1. ARDUINO UNO Es una placa de microcontrolador de código abierto basado en el microchip ATmega 328P. La placa esta equipada con conjuntos de pines de entrada y salida digitales y analógicos puede conectarse a varias placas de expansión y otros circuitos. La placa tiene 14 pines digitales, 6 analógicos y programables con el Arduino IDE, a través de un cable USB.

ARDUINO NANO:  Es una placa de desarrollo de tamaño compacto, completa y compatible con protoboards, basado en microcontrolador ATmega 328P. Tiene 14 pines de entrada y salida digital, 6 entradas analógicas, un cristal de 16 Mhz, conexión mini USB, terminales para conexión ICSP y un botón de formateo. Posee las mismas funcionalidades que un Arduino uno solo que en un tamaño reducido.

2. Cuadro comparativo entre los 2 arduinos

3. Para los siguientes sensores identificar:

⚽ ¿QUE ES?

💥 CUALES SON SUS PARTES

💀 CUAL ES SU FUNCION

〄 SENSOR ULTRASONIDO Hc-sr04

¿QUE ES?

Es un sensor de distancia que utiliza ultrasonido para determinar la distancia de un objeto en un rango de 2 a 450 cm. Destaca por su tamaño, bajo consumo energético, buena precisión y excelente precio. Es el mas utilizado, principalmente por la cantidad de información y proyectos disponibles en la web. Posee dos transductores: un emisor y un receptor piezoeléctricos, ademas de la electrónica necesaria para su operación.

PARTES

👻  EL FUNCIONAMIENTO ES EL SIGUIENTE: El emisor piezoeléctrico emite 8 pulsos de ultrasonido "40 KHz" luego de recibir la orden en el pin TRIG, las ondas de sonido viajan en el aire y rebotan al encontrar un objeto, el sonido de rebote es detectado por el receptor piezoeléctrico, luego el pin ECHO cambia a alto "5v" por un tiempo igual al que demoro la onda desde que fue emitida hasta que fue detectada, el tiempo del pulso ECO es medido por el microcontrolador y así se puede calcular la distancia al objeto.

💡CUAL ES SU FUNCION: El sensor ultrasónico Hc-sr04 sirve para medir distancias por medio de sus 2 transductores: un micrófono y altavoz. Genera pulsos de alta frecuencia (no perceptible por el ser humano) que rebota en los objetos cercanos y es reflejado hacia el sensor, que es captado por un micrófono. Usualmente son usados en robótica para la detección dé obstáculos para determinar las posiciones. etc.

💣SERVOMOTOR PARA ARDUINO

¿QUE ES?

Servo es un tipo de motor DC con reductora que solo puede girar 180°. Se controla mediante el envió de impulsos eléctricos de Arduino estos pulsos le dicen al servo a que posición se debe mover. El servo tiene 3 cables, marrón es el cable a masa y debe conectarse a GND, el rodo es el cable de corriente y debe conectarse al puerto de 5v y el naranja es el cable de señal y debe conectarse al pin numero 9.

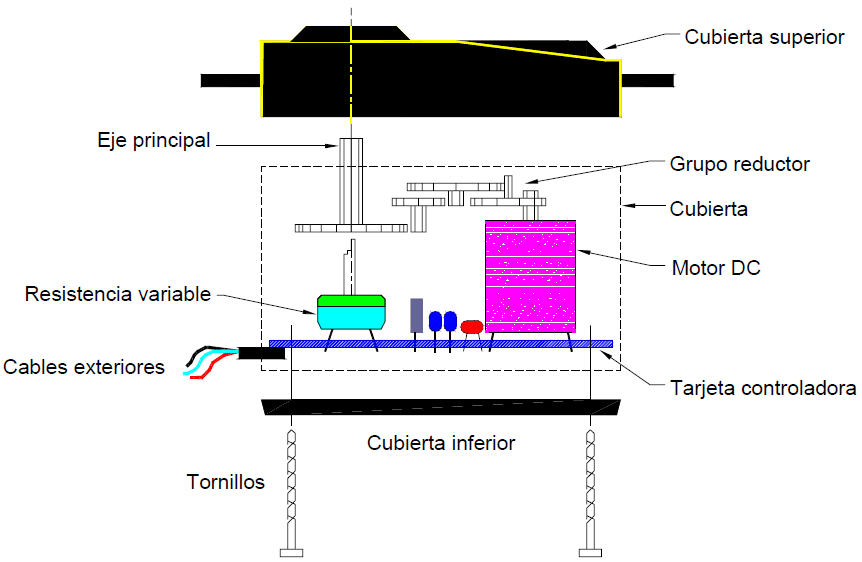

PARTES

✅CUAL ES SUS FUNCION: Es un actuador rotativo o motor que permite un control preciso en términos de posición angular, aceleración y velocidad de giro.

Se utilizan básicamente en la robótica industrial, en la fabricación con sistemas de automatización y en aplicaciones de control numérico por ordenador.

🔰 POTENCIOMETRO 2K Pack X 5 PARA ARDUINO

¿QUE ES?

Es un dispositivo que permite variar su resistencia de forma manual, entre un valor mínimo Rmin, y un valor máximo Rmax. Valores habituales de Rmax son 5k, 10k ohms. Un potenciómetro tiene 3 terminales. Respecto a la geometría podemos encontrar potenciómetros de tipo lineal y rotativo.

PARTES

🚗 CUAL ES SU FUNCION: Los potenciómetros son dispositivos que se usan frecuentemente para introducir valores analógicos en nuestro Arduino, por ejemplo, para regular la intensidad de la luz de un led, la velocidad de un motor DC, o la posición de un servo. Un potenciómetro es similar a los resistores pero cuyo valor de resistencia en ves de ser fijo es variable, permitiendo controlar la intensidad de corriente a lo largo de un circuito conectándolo en paralelo o la caída de tensión conectándolo en serie.

🔑  SENSOR DE MOVIMIENTO INFRAROJO PIR HC-SR501 PARA ARDUINO

¿QUE ES?

Los sensores infrarrojos pasivos "PIR" son dispositivos para la detección de movimiento. Se basan en la medición de la radiación infrarroja, radiada de los objetos situados en su campo de visión. Son económicos, pequeños de baja potencia y fáciles de usar. Utiliza dos potenciómetros y un jumper que permite modificar sus parámetros y adaptarlo a necesidades de la aplicación: sensitividad de detección, tiempo de activación y respuesta ante detecciones repetitivas.

PARTES



🔥CUAL ES SU FUNCION: Detectar el movimiento de personas o animales que se encuentran hasta 7 metros de distancia mediante el uso de una lente de Fresnel y el elemento sensible al infrarrojo para detectar cambios en los patrones infrarrojos emitidos por los objetos en su cercanía. Es sensible a la temperatura y compatible con todos los microcontroladores. Su distancia de detección es de menos de 2 metros con la lente óptica.

🎃 MODULO SENSOR INFRAROJO TCRT 5000- SEGUIDOR LINEA PARA ARDUINO:

¿QUE ES?

Es un sensor de tipo óptico reflectivo con LM393, que detecta la diferencia de color en un objeto mediante la reflexión de luz en el mismo. Es un sensor sencillo, dispone de un LED emisor de luz infrarroja, y de un fototransistor que recibe la luz reflejada por un posible obstáculo. La cantidad de luz recibida depende del color y reflectividad del objeto,  por lo que podemos distinguir entre zonas y oscuras de un objeto.

PARTES



CUAL ES SU FUNCION: Modulo ideal para el prototipado de robots que puedan esquivar obstáculos, ya que emite una luz infrarroja y el fotodiodo recibe la señal. Ideal para trabajar con Arduino

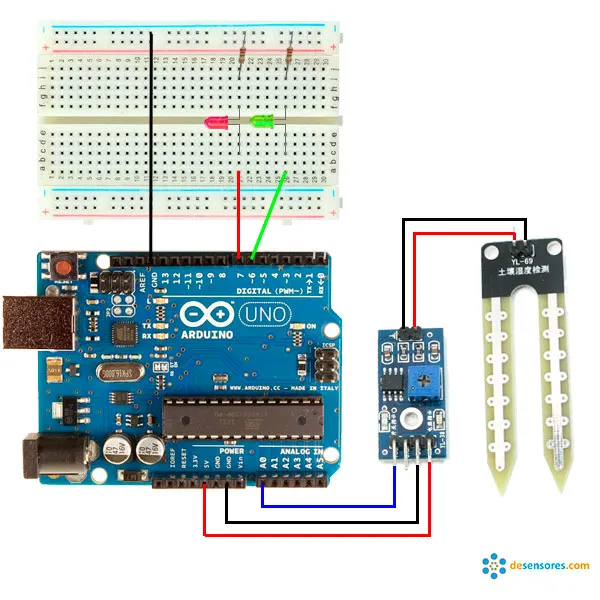

⚡ HIGROMETRO SENSOR DE HUMEDAD DEL SUELO ARDUINO MODULO Hl-69

¿QUE ES?

Sensor que puede leer la cantidad de humedad presente en el suelo que lo rodea. Se trata de un herramienta indispensable para el monitoreo de humedad de ciertos cultivos.

Este sensor utiliza las dos sondas para pasar corriente a través del suelo y luego lee la resistencia para obtener el nivel de humedad. Se compone de 2 partes: el sensor propiamente dicho, que consiste en dos terminales sobre un PCB con forma de puntas que se insertan en el sustrato y la placa de acondicionamiento de señal que procesa las señales provenientes del sensor para entregarlas a otro sistema digital o analógica. Es compatible con Arduino y en general con cualquier otro microcontrolador.

PARTES

💧 CUAL ES SU FUNCION: El sensor de humedad en suelo Hl- 69 permite detectar la humedad mediante los cambios de resistencia. Es ideal para proyectos electrónicos a pequeña escala. Ademas utiliza la conductividad del agua para informar la presencia del liquido en un sustrato como la tierra.

🌌 SENSOR DETECTOR DE LLUVIA AGUA FC-37 ARDUINO

¿QUE ES?

Modulo que permite detectar gotas de agua lluvia. Ideal para aplicaciones o sistemas en donde se requieran medir variables climáticas. Compatible con Arduino, PIC. Este sensor es de alta sensibilidad, puede activar pequeños motores, LED o relevadores por si mismo en la salida en la salida TTL potenciómetro para ajustar el umbral en la que se activa. La placa trabaja con la alimentación perfectamente a 5 voltios.

PARTES

👉 CUAL ES SU FUNCION: Detectar la presencia de lluvia por la variación de conductividad del sensor al entrar en contacto con el agua. Este sensor también puede ser empleado para detectar inundaciones o para detectar cuando el agua de un deposito sobrepasa un determinado nivel.

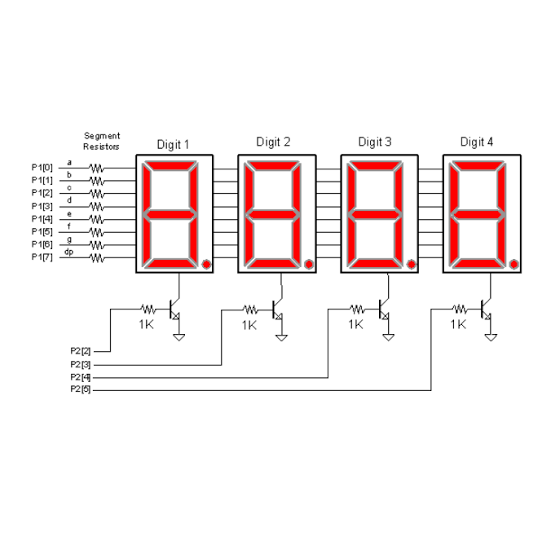

💥DISPLAY 7 SEGMENTOS 4 DIGITOS I2C PARA ARDUINO

¿QUE ES?

En este modulo podrás representar valores distintos de hasta 4 dígitos, ellos usan conductores de corriente constante para ultra- brillante, de color uniforme. Todo ello a través de una interfaz I2C sencilla.

PARTES

🎮 CUAL ES SU FUNCION: Este display se encarga de la multiplexación de los segmentos. Esta placa chip utiliza I2C dirección de 7 bits seleccionable mediante puentes.

Operacionalmente se basa en la introducción a sus entradas de un numero en código binario correspondiente a su equivalente en decimales.

🚀  SENSOR PRESENCIA OBSTACULOS INFRAROJO IR PARA ARDUINO

¿QUE ES?

Es un dispositivo que detecta la presencia de un objeto mediante la reflexión que produce en la luz se dispone de un led y de un fotodiodo que recibe la luz reflejada por un posible obstáculo este tipo de sensores actúan a distancias cortas. Ademas la cantidad de luz infrarroja recibida depende del color, material, forma y posición el obstáculo. La sensibilidad puede ser ajustada mediante un potenciómetro.

PARTES



⛄ CUAL ES SU FUNCION: La detección de obstáculos en pequeños vehículos o robots. Su bajo costo hace que sea frecuente ubicarlos en el perímetro, de forma que detectemos obstáculos en varias direcciones ademas se usan para los mandos a distancia, evasores de obstáculos, y otras aplicaciones.

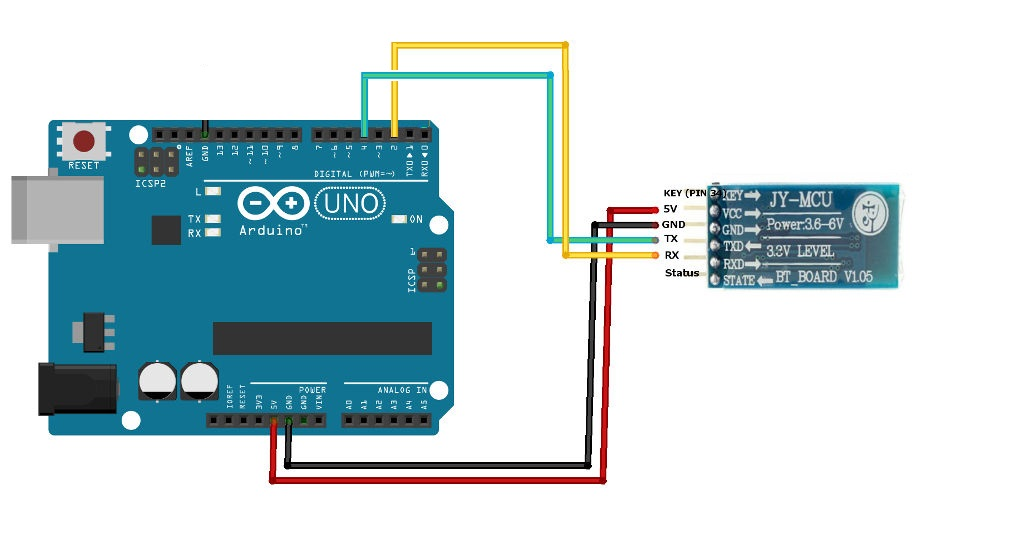

⏰ MODULO BLUETOOTH HC-06 COMPATIBLE PARA ARDUINO.

¿QUE ES?

Son módulos muy populares para aplicaciones con microcontroladores PIC y Arduino.

El modulo BLUETOOTH HC-06 nos permite conectar nuestros proyectos con Arduino a un smartphone, IPHONE o PC de forma inalámbrica "BLUETOOTH".

La salida del modulo es una señal serial asíncrona que puede ser recibida en interpretada fácilmente por cualquier microcontrolador.

PARTES







🚲 CUAL ES SU FUNCION: Este modulo combinado con ANDROID y ARDUINO puede ir desde el control y regulación de alarmas hasta lo que conocemos como domótica.
